Kích thước tay nâng Blum các dòng sản phẩm: HF Top, HS Top, HL Top, HK Top, HK-XS, HKi

Kích thước tay nâng Blum có chiều cao tủ 210 – 1200 mm, chiều rộng tối đa 1800 mm và chiều sâu lọt lòng từ 125 – 271 mm tùy từng dòng AVENTOS. Mỗi dòng tay nâng HF Top, HS Top, HL Top, HK Top, HK-XS và HKi được thiết kế cho các kích thước tủ khác nhau. Bài viết dưới đây sẽ tổng hợp chuẩn nhất các kích thước lắp đặt cho toàn bộ tay nâng Blum, kèm hướng dẫn chọn đúng dòng theo từng loại tủ.

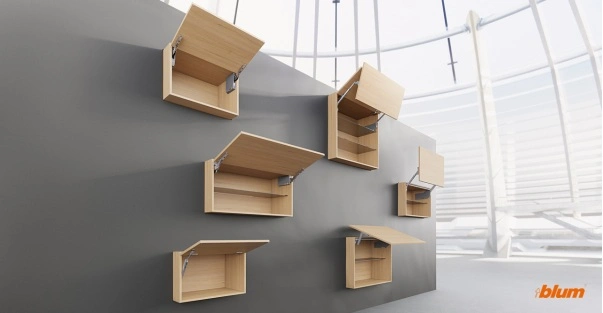

Tay nâng Blum có nhiều dòng sản phẩm tương ứng với các kích thước khác nhau

Bảng tổng hợp kích thước tay nâng Blum chuẩn nhất

Bảng dưới đây giúp bạn xem nhanh kích thước tối thiểu, tối đa cho từng dòng tay nâng Blum AVENTOS. Tất cả thông số được tổng hợp từ catalog chính hãng Blum.

Kích thước tay nâng Blum chi tiết từng dòng sản phẩm

Tay nâng AVENTOS HF top (Tay nâng cánh gập đôi)

AVENTOS HF top là dòng tay nâng cao cấp dành cho tủ treo tường cao, nơi cánh tủ được chia thành 2 phần gập lại khi mở. Đây là phiên bản nâng cấp của dòng HF cũ, với hộp lực nhỏ gọn hơn, thẩm mỹ hơn và thao tác điều chỉnh lực chính xác hơn. Dòng HF top đặc biệt phù hợp với những thùng tủ cao, cánh rộng và cần tối ưu không gian phía trước khi mở.

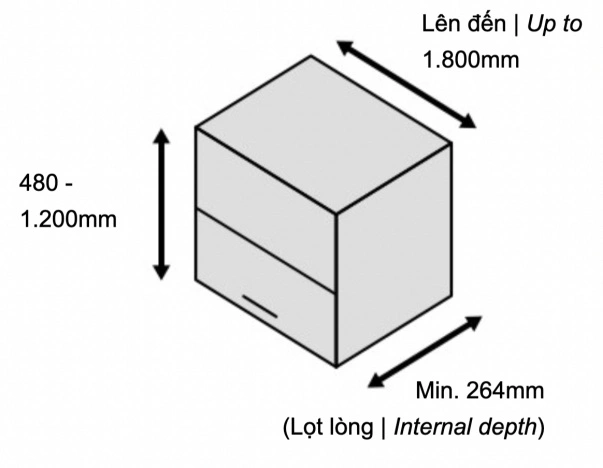

Kích thước của tay nâng Blum AVENTOS HF top

Kích thước chung của AVENTOS HF top:

• Chiều cao thùng tủ: 480 mm – 1200 mm
• Chiều rộng thùng tủ: Tối đa 1800 mm
• Chiều sâu lọt lòng: Tối thiểu 264 mm
• Vị trí khoan hộp lực: Cố định, cách mép trên tủ một khoảng xác định

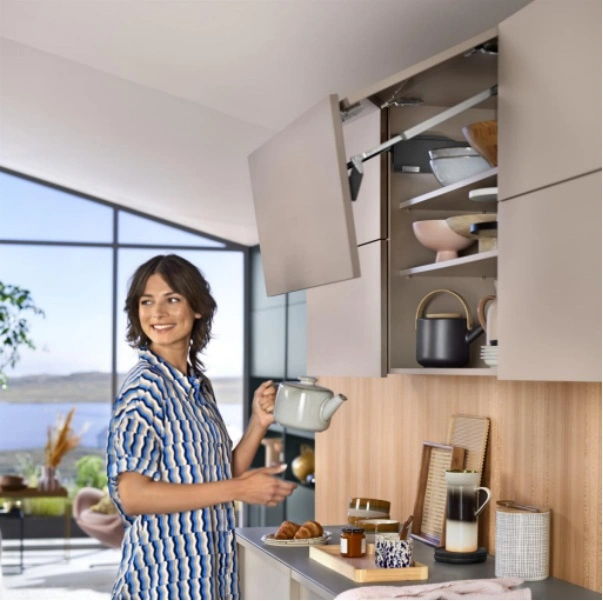

Tay nâng Blum AVENTOS HF top

Tay nâng HF top được phân loại theo mã hộp lực (22Fxxxx), mỗi mã tương ứng với một dải hệ số lực (LF/PF) và chiều cao tủ phù hợp. Bạn có thể dựa vào bảng sau để chọn đúng bộ tay nâng:

Lưu ý:

• Số lượng bản lề nối cánh (bản lề giữa):
  • KH > 1200 mm hoặc trọng lượng cánh > 12kg, bạn cần dùng 3 bản lề nối cánh
  • KH > 1800 mm hoặc trọng lượng cánh > 20kg, bạn cần dùng 4 bản lề nối cánh
• Vị trí tay nâng (hộp lực): Hộp lực HF top luôn lắp ở vị trí cố định, không thay đổi theo KH. Thay vào đó, tay đòn sẽ thay đổi độ dài tùy chiều cao thùng tủ, sự thay đổi này đã được tính toán trong từng mã 22Fxxxx.

AVENTOS HS top (Tay nâng mở lên phía trên)

AVENTOS HS top là dòng tay nâng mở lên theo dạng trượt – xoay, trong đó cánh tủ khi nâng lên sẽ hơi vát chéo về phía sau, giúp hạn chế va chạm với phào chỉ, trang trí trần hoặc đèn hắt phía trên. Đây là lựa chọn tối ưu cho các thiết kế tủ bếp có phào chỉ hoặc khu vực phía trên bị giới hạn không gian mở.

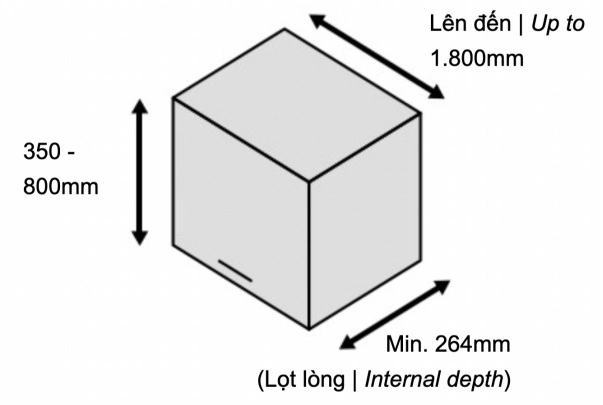

Kích thước tay nâng AVENTOS HS top

Kích thước chung của AVENTOS HS top:

• Chiều cao thùng tủ: 350 mm – 800 mm
• Chiều rộng thùng tủ: Tối đa 1800 mm
• Chiều sâu lọt lòng: Tối thiểu 264 mm
• Khoảng hở trên nóc tủ: Cần khoảng trống phía trên để cánh trượt ra sau (tùy thuộc chiều cao cánh).

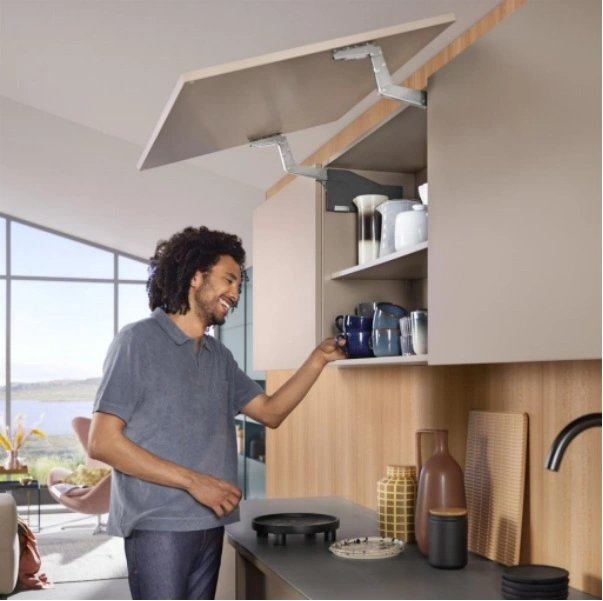

Tay nâng Blum AVENTOS HS top

Khác với dòng HF top dùng hệ số lực, dòng HS top được Blum thiết kế theo tổ hợp chiều cao tủ và trọng lượng cánh tủ. Bạn chỉ cần đối chiếu hai giá trị này để chọn đúng mã.

AVENTOS HL top (Tay nâng mở lên song song)

AVENTOS HL top là dòng tay nâng cho phép cánh tủ mở lên thẳng đứng và di chuyển song song với thân tủ. Nhờ cơ chế trượt nâng đồng trục, cánh không đưa ra phía trước và không xê dịch theo kiểu gập, nên rất phù hợp cho các vị trí tủ đặc thù như: tủ che lò vi sóng, tủ gắn sát trần, tủ y tế hoặc tủ trên cùng trong hệ bếp cao kịch trần.

Kích thước của tay nâng AVENTOS HL top

Kích thước chung của AVENTOS HS top:

• Chiều cao thùng tủ: 300 mm – 580 mm
• Chiều rộng thùng tủ: Tối đa 1800 mm
• Chiều sâu lọt lòng: Tối thiểu 264 mm
• Thanh ổn định ngang: Bắt buộc dùng cho tủ rộng trên 1190 mm để chống rung lắc.

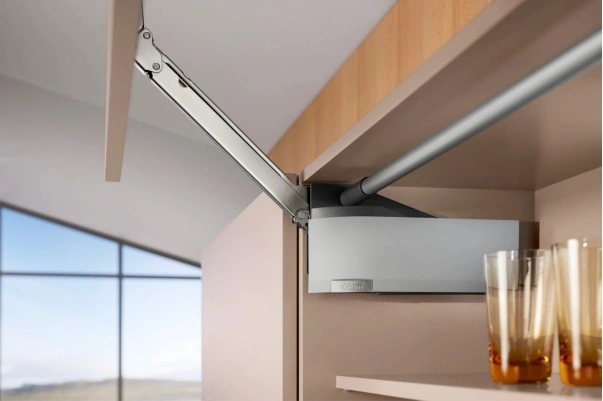

Hình ảnh tay nâng HL top

Dòng HL top có nhiều loại tay đòn khác nhau, vì vậy việc chọn đúng mã là cực kỳ quan trọng. Bạn chỉ cần đo chiều cao thùng tủ (KH) và trọng lượng cánh (kg) rồi đối chiếu bảng:

AVENTOS HK top (Tay nâng mở xoay)

AVENTOS HK top là giải pháp tay nâng mở xoay phổ biến nhất của Blum hiện nay, được xem là phiên bản nâng cấp toàn diện của dòng HK truyền thống. Hộp lực được thiết kế nhỏ gọn, tối giản và tinh tế, phù hợp với hầu hết mọi kiểu tủ treo tường trong bếp hiện đại. Điểm đặc biệt của HK top là tích hợp chốt giới hạn góc mở ngay trên hộp lực, cho phép điều chỉnh nhanh mà không cần phụ kiện bổ sung.

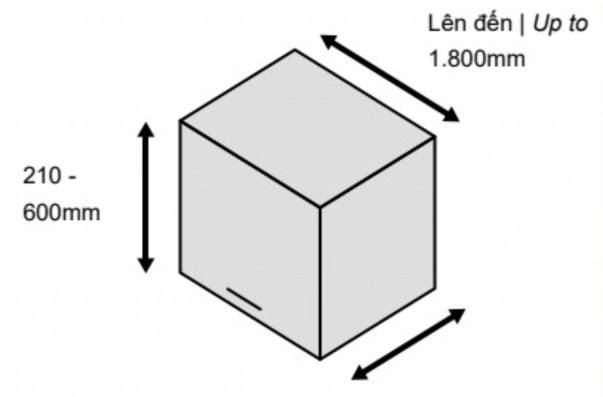

Kích thước tay nâng AVENTOS HK top

Kích thước chung của AVENTOS HK top:

• Chiều cao thùng tủ: 205 – 600 mm
• Chiều rộng thùng tủ: Tối đa 1800 mm
• Chiều sâu lọt lòng: Tối thiểu 187 mm
• Góc mở tối đa: 107°, có thể chỉnh giới hạn về 75° hoặc 100°

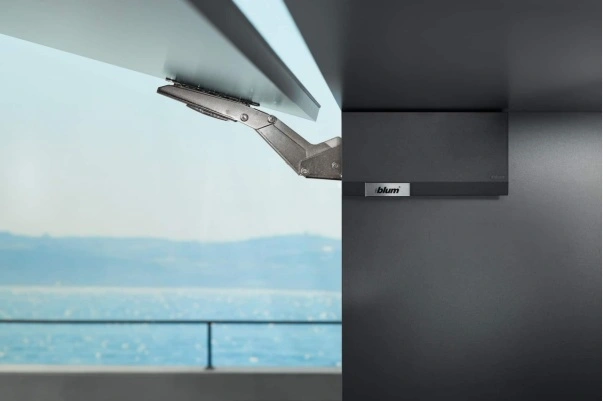

Tay nâng AVENTOS HK top

Dựa trên giá trị hệ số lực đã tính, bạn đối chiếu bảng dưới để chọn đúng bộ tay nâng. HK top có 2 phiên bản:

• BLUMOTION – Giảm chấn đóng êm
• TIP-ON – Nhấn mở cho tủ không tay nắm

AVENTOS HK-XS (Tay nâng xoay nhỏ)

AVENTOS HK-XS là dòng tay nâng nhỏ gọn nhất của Blum, được thiết kế riêng cho các tủ nhỏ, tủ gương phòng tắm, tủ thuốc, tủ trang trí, hoặc những vị trí yêu cầu chiều sâu rất nông. Đây là dòng tay nâng có giá thành tiết kiệm nhất trong hệ AVENTOS, nhưng vẫn giữ được độ bền, độ ổn định và lực nâng mượt đặc trưng của Blum. Cơ chế mở xoay bằng piston nhỏ gọn giúp HK-XS phù hợp với những cánh tủ nhẹ, kích thước nhỏ đến trung bình.

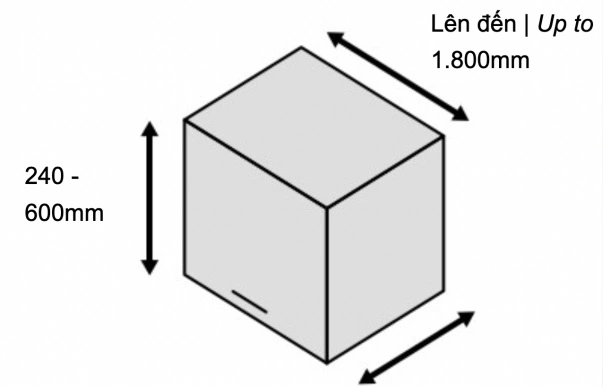

Kích thước tay nâng AVENTOS HK-XS

Kích thước chung của AVENTOS HK-XS:

• Chiều cao thùng tủ: 240 – 600 mm
• Chiều sâu lọt lòng: Tối thiểu 125 mm tiêu chuẩn và tối thiểu 100 mm lắp đặc biệt
• Số lượng tay nâng: 1 cái cho tủ nhỏ và 2 cái cho tủ rộng hoặc cánh nặng

Hình ảnh sản phẩm tay nâng Blum HK-XS

Bảng tra mã AVENTOS HK-XS kết hợp BLUMOTION theo hệ số lực:

Bảng tra mã AVENTOS HK-XS kết hợp TIP-ON theo hệ số lực:

AVENTOS HKi (Tay nâng âm vách)

AVENTOS HKi là dòng tay nâng có hộp lực được giấu hoàn toàn bên trong vách tủ, giúp bên ngoài thùng tủ hoàn toàn phẳng, sạch và tối giản tuyệt đối. Đây là lựa chọn lý tưởng cho những công trình yêu cầu tính thẩm mỹ cao, phong cách tối giản hoặc các thiết kế tủ cao cấp theo tiêu chuẩn châu Âu.

Kích thước tay nâng Blum AVENTOS HKi

Kích thước chung của AVENTOS HKi:

• Chiều cao thùng tủ: Tối đa 600 mm
• Chiều rộng thùng tủ: Tối đa 1800 mm
• Chiều sâu lọt lòng: 271 mm (Độ sâu cần thiết để chứa hộp lực âm)
• Độ dày vách tủ: Tối thiểu 16 mm
• Yêu cầu gia công: Phải phay (khoét) vách tủ trước khi lắp ráp (CNC).

Do cấu trúc hộp lực được thiết kế ẩn vào vách tủ, AVENTOS HKi được Blum chia thành hai phiên bản lắp đặt khác nhau là hộp lực được giấu 100% bên trong vách tủ và hộp lực vẫn nằm âm trong vách nhưng được che bởi nắp Light Grey. Dưới đây là bảng mã từng loại sản phẩm được phân loại theo hệ số lực:

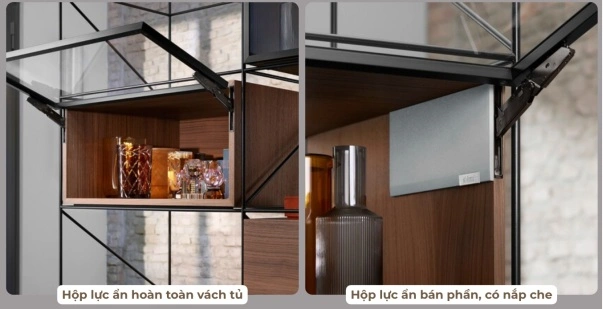

AVENTOS HKi có 2 thiết kế thi công

Hộp lực ẩn hoàn toàn trong vách tủ:

Hộp lực có nắp che dễ thi công:

Mua tay nâng Blum chính hãng, kích thước chuẩn 100% tại Gia Dụng Hưng Thành

Gia Dụng Hưng Thành là một trong những đại lý ủy quyền chính thức của Blum tại Việt Nam, cam kết cung cấp 100% sản phẩm chính hãng, đầy đủ tem – phiếu – mã đặt hàng và nguồn gốc rõ ràng.

Khi mua tay nâng Blum tại Hưng Thành, bạn nhận được:

• Cam kết hàng chính hãng Blum 100% – không bán hàng trôi nổi, không bán hàng thay thế.
• Giá ưu đãi theo số lượng cho đại lý nội thất, đơn vị thi công tủ bếp, xưởng gỗ và các dự án căn hộ.
• Đội ngũ tư vấn chuyên sâu, am hiểu từng hệ AVENTOS (HF, HS, HL, HK top, HK-XS, HKi) và từng loại bản lề (inox 304, giảm chấn, cửa lật…).
• Hỗ trợ kỹ thuật và  hướng dẫn lắp đặt theo tiêu chuẩn Blum, bao gồm tính LF, chọn mã, bố trí khoan, cấu hình giảm chấn/TIP-ON.
• Đào tạo thợ lắp đặt cho các xưởng, đơn vị thi công có nhu cầu tối ưu tay nghề theo chuẩn quốc tế.

Câu hỏi thường gặp về kích thước tay nâng Blum

Câu hỏi 1: Công thức tính tay nâng Blum cho mọi loại tủ là gì?

Để chọn chính xác tay nâng (không bị yếu hoặc quá lực), bạn tính Hệ số công suất – LF theo công thức:

Công thức chung: LF = Chiều cao thùng tủ (mm) x Trọng lượng cánh tủ (kg)

Lưu ý với dòng HK/HK top/HK-XS, trọng lượng tay nắm phải nhân đôi trước khi cộng vào trọng lượng cánh.

Câu hỏi 2: Tay nâng Blum HF 22 và HF 25 khác nhau như thế nào về kích thước lắp?

Khác nhau về kích thước khoang tủ: Cả hai loại này đều dùng chung kích thước lắp đặt: Chiều sâu tối thiểu 264mm và Chiều cao tủ từ 480-1040mm.

Ngoài ra, số “22”, “25”, “28” là ký hiệu cho độ mạnh của lò xo (hộp lực) trong dòng HF cũ (cơ cấu 20F2200, 20F2500, 20F2800).

• HF 22: Dùng cho cánh nhẹ/nhỏ.
• HF 25: Dùng cho cánh trung bình (phổ biến nhất).
• HF 28: Dùng cho cánh to/nặng.

Câu hỏi 3: Kích thước lắp đặt (chiều sâu) tối thiểu cho tủ bếp là bao nhiêu để dùng được Blum?

• Nếu bạn dùng tay nâng cánh gập (HF) hoặc mở lên (HS/HL) cần tủ phải sâu ít nhất 264mm.
• Nếu bạn dùng tủ hẹp, ví dụ tủ trên tủ lạnh sâu 300mm nhưng có hậu dày nên dùng dòng HK top (chỉ cần sâu 187mm) là an toàn nhất.

Kích thước tay nâng Blum ảnh hưởng trực tiếp đến độ bền, độ êm và sự an toàn của cánh tủ. Với mỗi dòng AVENTOS, Blum quy định rõ chiều cao, chiều rộng, chiều sâu và hệ số lực để đảm bảo cánh tủ hoạt động chính xác từng milimet. Việc hiểu và áp dụng đúng các thông số này giúp tủ vận hành nhẹ nhàng, bền bỉ và đạt thẩm mỹ cao nhất.
